蒸發冷一體機項目的解決方案
空調控溫
瀏覽量：131次
一、概述
蒸發冷一體機一般以冷媒水作為傳遞冷量的介質,冷媒水在制冷 機的蒸發器中與制冷劑進行熱交換,向制冷劑放出熱量后,通過水泵和 管道輸送到各種空氣調節處理裝置中與被處理的空氣進行熱交換后, 冷媒水又經過回水管道返回到制冷機的蒸發器中,如此循環。
二、方案內容
1.工作原理
蒸發一體機的壓縮機將蒸發器的低溫低壓制冷劑氣體吸入，壓縮成高溫高壓氣體，再排入冷凝器，與冷媒水進行熱交換而成為低溫高壓的制冷劑液體
壓縮機
2.變頻器規格
根據磁懸浮電機的電機參數，我司選擇了額定電流 300A的160KW液態風冷變頻器。另應客戶要求在變頻器 和電機之間加裝正弦波濾波器。

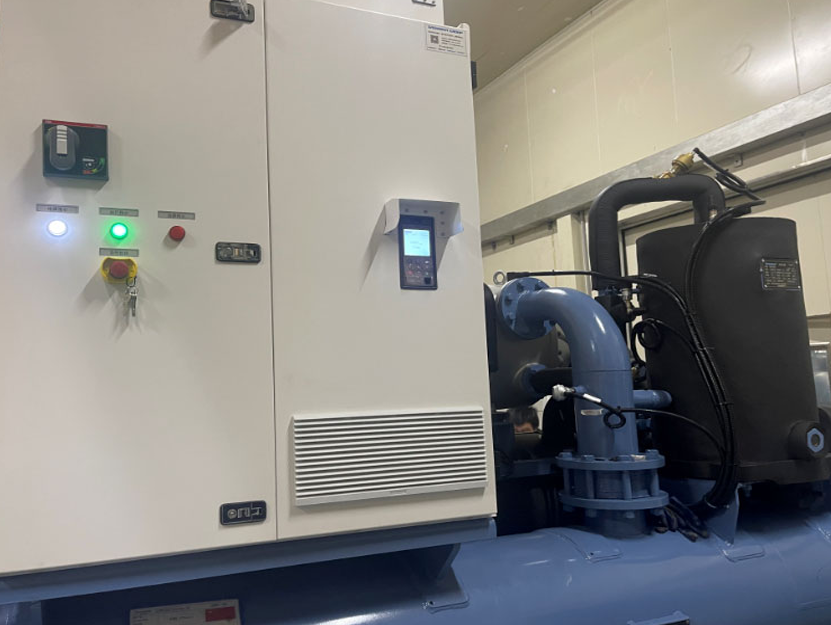

變頻器

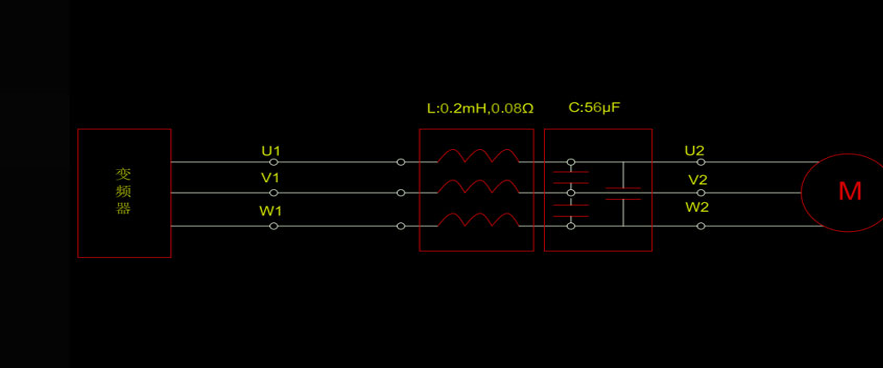

濾波器接法
注意：電容不能直接接在變頻器輸出側
3.調試步驟

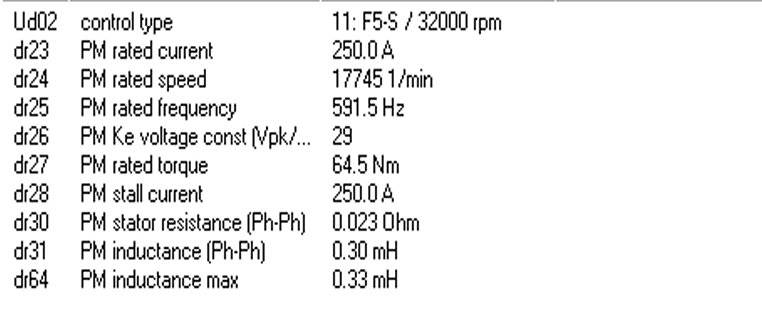

在不帶濾波器且電機軸上沒有負載的情況下，按照電機參數進行 自學習。Dr30:2倍相電阻，Dr31，Dr64:2倍相電感。

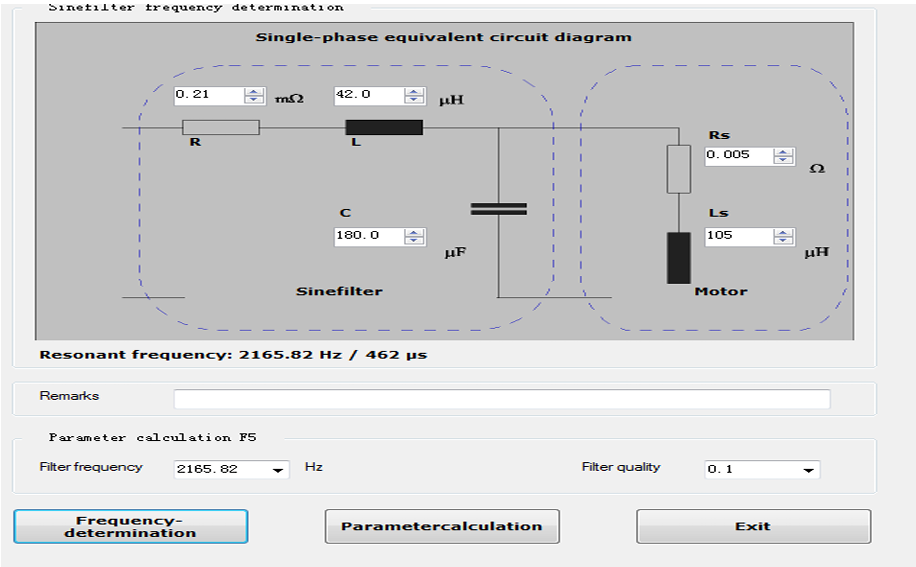

加裝濾波器以后需要向變頻器主板下載濾波器參數 輸入參數參數均為相電感和相電阻

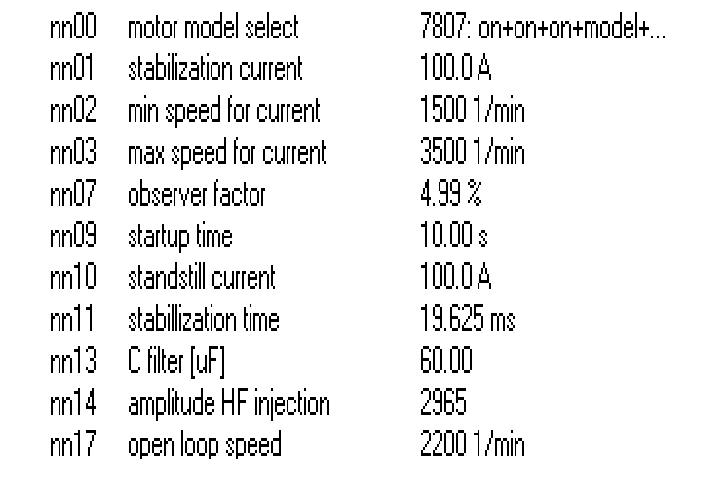

修改相應參數使濾波器參數生效

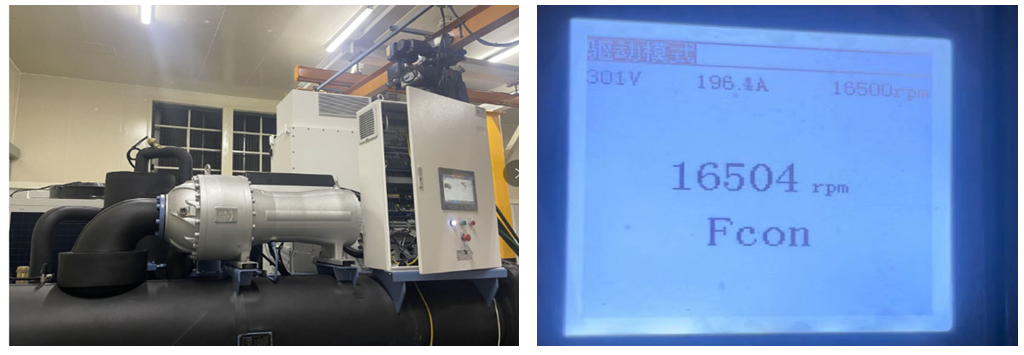

在客戶要求的各個工況下，變頻器都能帶著電機穩定運行。
